Сетки и структурные покрытия против БПЛА в Нижневартовске: параметры Рекомендаций Минобороны
Рекомендации Минобороны — редкий открытый документ, где для защитных сеток названы конкретные параметры: размеры ячеи, диаметры проволоки и тросов, разрывные усилия, зазоры между слоями. Собрали всё в одну таблицу и сопоставили с требованиями СП 542.1325800.2024 и с тем, что применяется в гражданских ЗОК.
В статье разбираются положения документа «Рекомендации по пассивной защите критически важных и потенциально опасных объектов Минэнерго России от ударов БПЛА» (Минобороны России, Москва, 2026, 67 с.). Разработчик — Научно-исследовательский институт Военно-инженерной академии Минобороны России. Документ носит характер рекомендаций и содержит эскизные технические предложения: в нём прямо указано, что решения «необходимо доработать проектной организацией с выполнением необходимых расчётов». Нормативный документ для проектирования гражданских защитных конструкций — СП 542.1325800.2024 и приложение к нему.
Сводная таблица: все параметры сеток из документа
| Где применяется | Тип преграды | Параметры |
|---|---|---|
| Резервуар с нефтепродуктами, силовой слой | Сетка из стальных тросов | Ячейка 500×500 мм, укладывается по вантам и оттяжкам |
| Резервуар, барьерный слой | Сетка с шестигранной ячейкой | Ячея 25×25 мм, проволока Ø 0,6…2,0 мм по ГОСТ 13603 |
| Структурное покрытие, верхний слой | Металлическая сетка | Ячейка 35×35 мм |
| Структурное покрытие, противопульный слой | Многослойная металлическая сетка | Ячея 75×25 мм; размещается на расстоянии не менее 500 мм от верхнего слоя сэндвич-панелей |
| Боковые поверхности под покрытием | Сетка рабица | Исключает попадание боеприпаса под защитное покрытие |
| Горизонтальная маска над трансформатором | Несколько слоёв синтетических сеток | Ячея от 20×20 мм до 30×30 мм |
| Сетка над трансформатором | Полиамидная нить типа 501 | Ячейка 20×20 мм, разрывное усилие до 140 кг |
| Несущий трос сетки над трансформатором | Полиамидный трос | Ø 16 мм, разрывное усилие 4280 кг |
| Входы и проёмы | Короткозвеньевые оцинкованные цепи | ГОСТ 30441-97, толщина звена не менее 5 мм (требуется не менее 2 мм) |
| Защитный экран над трубопроводом | Сетчатый экран | 1,5 × 3 м; стоимость сетки 250 руб./м² |
Три принципа, которые стоят за этими цифрами
1. Разделение силового и барьерного слоя
В схеме защиты резервуара тросовая сетка 500×500 мм воспринимает нагрузку, а мелкая шестигранная сетка 25×25 мм обеспечивает контакт и срабатывание взрывателя. Один слой не может делать и то, и другое: крупная ячея пропустит малый аппарат, мелкая — не выдержит энергию удара. В ЗОК по СП 542 тот же принцип: несущая тросовая система плюс энергопоглощающая сеть плюс дополнительная мелкоячеистая сетка в верхней зоне.
2. Разнесение слоёв по глубине
Требование разместить противопульную сетку не менее чем в 500 мм от верхнего слоя сэндвич-панелей — это разнесённая преграда: взрыватель срабатывает на первом слое, осколочный поток и остатки аппарата принимает второй. Тот же смысл у требования поднять сетку не менее чем на 3 м над покрытием резервуара и у отступов в СП 542 (не менее 1,5 м по горизонтали и не менее 2,0 м выше конька, п. 10.5).
3. Перекрытие бокового захода
Документ последовательно закрывает горизонтальные направления: сетка рабица по боковым поверхностям под структурным покрытием, наклонные сетки по тросам на подстанции, вертикальные экраны между горизонтальной сеткой и защитной стеной, цепные завесы в проёмах. Верхняя сетка без бокового контура — типичная ошибка проекта.
Пространственное структурное покрытие
Документ называет его наиболее эффективным способом защиты ёмкостей с нефтепродуктами с верхней полусферы. Ключевые свойства:
- перекрывает группу из 2–3 ёмкостей, расположенных близко, независимо от их типа;
- секционность: при попадании в торец разрушается одна секция структуры, остальная часть покрытия продолжает выполнять защитные функции;
- ремонтопригодность: после восстановления секции и замены участка рабицы защитные свойства восстанавливаются в полном объёме;
- состав пирога: структурное покрытие на опорах, металлический лист 5 мм, сэндвич-панели, противопульная сетка с зазором не менее 500 мм, сетка 35×35 мм сверху, рабица по бокам, габионы по периметру при наличии места.
На подстанции аналогичную роль играет предложенное документом структурное покрытие из полиамидных труб с многослойной конструкцией из полиамидных тканей и плит, а также перекрёстно-стержневая пространственная конструкция из полимерных композитных материалов — с обязательным условием, чтобы она не мешала нормальной работе оборудования.
Материалы: что выбрать под задачу
| Материал | Сильная сторона | Ограничение | Где уместен |
|---|---|---|---|
| Стальной трос, стальная сетка | Максимальная прочность и стойкость к перерезанию | Масса, коррозия, электропроводность | Резервуары, склады, объекты без токоведущих частей |
| Полиамид | Диэлектрик, лёгкий, дешёвый | Ниже энергоёмкость, старение под УФ | Подстанции — решение из документа |
| Арамид | Диэлектрик; энергоёмкость на разрыв в 2,5–3 раза выше полиамида | Дороже полиамида | Энергетика, где нужен и диэлектрик, и высокий уровень защиты |
| Полипропилен | Дёшево | Не держит лёгкий и средний БПЛА | Для расчётного БПЛА — не применять |
Развёрнутое сравнение — в статьях Полиамид, арамид, СВМПЭ или сталь и Стальная антидроновая сетка. Про то, почему дешёвая полимерная сетка не спасает от тяжёлого дрона, — отдельный разбор.
Соотнесение с СП 542.1325800.2024
| Вопрос | Рекомендации Минобороны | СП 542.1325800.2024 |
|---|---|---|
| Статус | Рекомендации, эскизные технические предложения | Свод правил, нормативный документ для проектирования |
| Что задаёт | Что защищать на конкретном типе объекта Минэнерго и какими средствами | Как проектировать защитную ограждающую конструкцию: уровни защиты, классы БПЛА, отступы, проницаемость, схемы |
| Удаление преграды | Не менее 3 м над покрытием резервуара; зазор слоёв не менее 500 мм | Не менее 1,5 м по горизонтали и не менее 2,0 м выше конька (п. 10.5) |
| Материалы | Стальные тросы, проволочные сетки, полиамид, композиты, габионы, ФБС | Требования к сетке, в том числе проницаемость не менее 75 % (п. 9.2.2) |
| Результат | Инженерная логика и параметры-ориентиры | Проект, проходящий проверку |

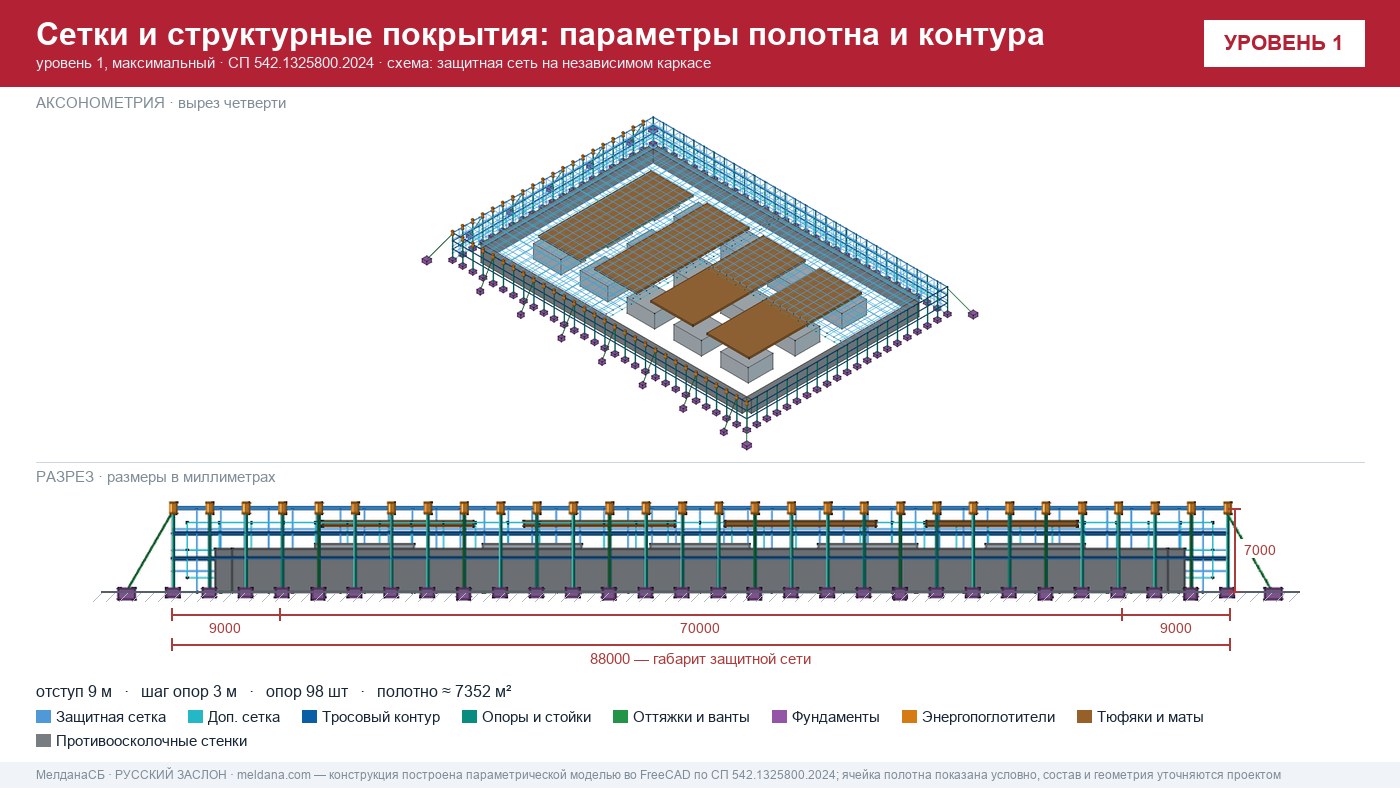

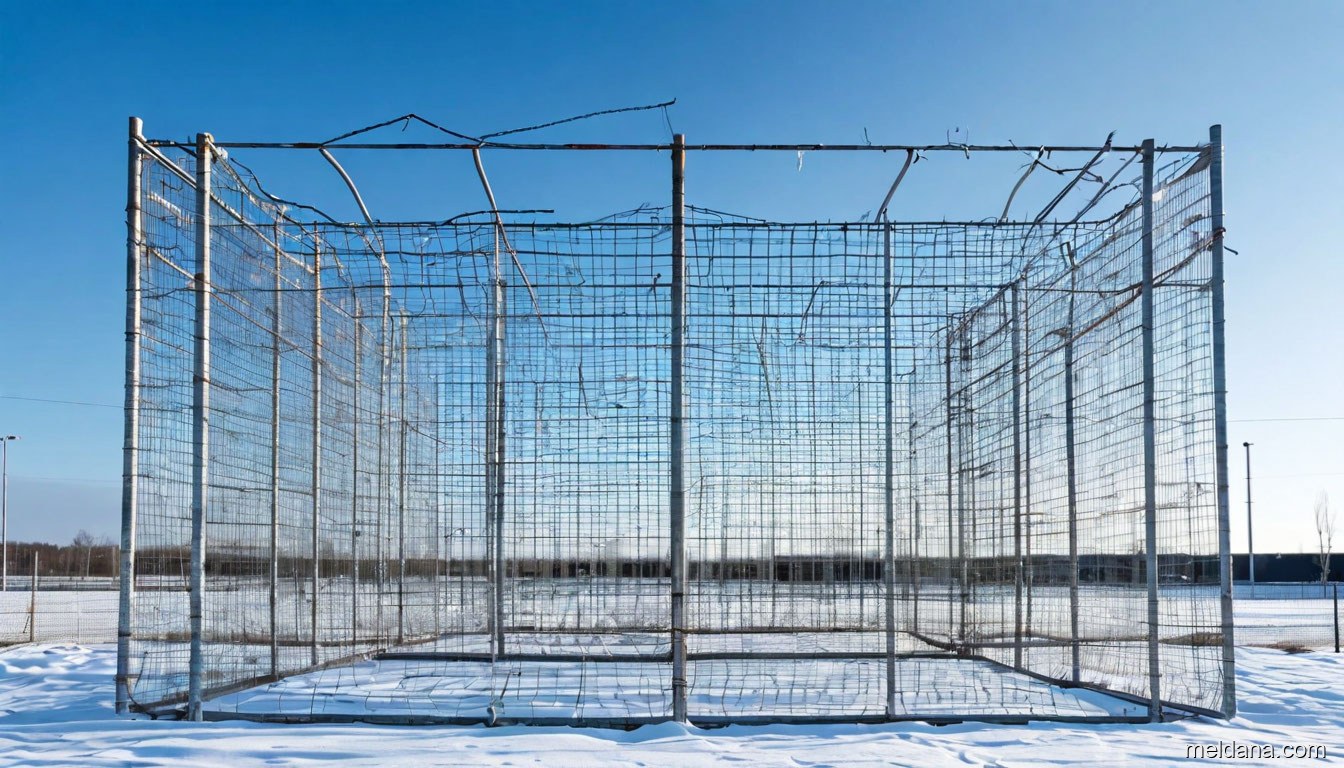

Как это реализуется в гражданском исполнении: ЗОК ЗАСЛОН
МелданаСБ — производитель бренда ЗАСЛОН. Мы проектируем и монтируем защитные ограждающие конструкции по СП 542.1325800.2024 под расчётный класс БПЛА и тип объекта. Конструктив повторяет логику Рекомендаций Минобороны, но выполнен как строительное сооружение:
- Независимый несущий каркас — решётчатые колонны на собственных фундаментах (винтовые сваи или анкеровка в бетон). Удар, ветер, снег и гололёд идут на каркас, минуя защищаемое сооружение (принцип независимости, п. 6.3 СП 542) — так же, как мачты-опоры на железобетонных фундаментах в схеме Минобороны.
- Энергопоглощающий барьер — арамидная сеть с преднатяжением вместо полиамидной: энергоёмкость на разрыв в 2,5–3 раза выше при той же массе.
- Тросовая и демпферная система — тросы с зажимами и талрепами, тросовые демпферы и тормозные грузы. Это инженерный аналог «рабочего хода» сети: БПЛА тормозится на контролируемом ходу, а не бьёт в жёстко натянутое полотно.
- Отступ от защищаемого объекта — не менее 1,5 м по горизонтали и не менее 2,0 м выше конька (п. 10.5 СП 542). Это решает ту же задачу, что и требование Минобороны поднять сетку минимум на 3 м над покрытием резервуара: подрыв происходит на удалении.
- Диэлектрическое исполнение ЗАСЛОН-Д — для энергетики, где металл рядом с токоведущими частями недопустим.
В объём работ входят КМ, КМД, ПОС и поверочный расчёт, поставка МТР, доставка, шеф-монтаж, натурное испытание на удержание БПЛА и исполнительная документация. Это ровно то, чего требуют сами Рекомендации, называя свои схемы эскизными: «доработать проектной организацией с выполнением необходимых расчётов». Подробнее — о составе проекта ЗОК.
